Als spezialisiertes Unternehmen PVC-Beschläge , wir erhalten viele Fragen zum Thema Armaturen. Bei diesen Fragen geht es häufig um Größen und Abmessungen von Rohrverbindungen, was sinnvoll ist, da diese Themen verwirrend sein können. Weitere Fragen betreffen die Beschläge selbst und ihren Zweck. Wenn Sie neu in der Welt des PVC sind, können Kompatibilität und allgemeine Kenntnisse über Rohrverbindungen eine große Herausforderung sein. Wenn Sie Ihr PVC-Wissen erweitern möchten, können Sie diesen Blogbeitrag als Studienführer für Rohrverbindungen verwenden. In diesem Leitfaden werden alle wichtigen Arten von PVC-Fittings beschrieben und erläutert, wie und warum sie verwendet werden. Da es sich um einen langen Beitrag handelt, verwenden Sie die Inhaltsliste unten, um zu dem Abschnitt zu springen, den Sie benötigen.
- Was sind PVC-Fittings und wo werden sie verwendet?
- Fitting-Typen und eine Identifikationstabelle
- PVC-Rohr- und Anschlussmaße
- Gewindeanschlüsse im Vergleich zu Aufsteckanschlüssen
- Winkelstücke und übliche Sanitärbögen
- Kupplungen, Reduzierstücke und Rohrverbinder
- Druckbewertete und geflanschte Armaturen
- Schwarzes PVC-Rohr und Spezialmaterialien
- PVC-Beschläge compared with HDPE fittings
- Installation eines PVC-Rohrleitungssystems
- Namen und Glossar der Entwässerungsarmaturen
- PE- und PVC-Befestigungslösungen
- Häufig gestellte Fragen
Was sind PVC-Fittings und wo werden sie verwendet?
Ein PVC-Fitting ist eine geformte Kunststoffkomponente, die Abschnitte von PVC-Rohren innerhalb eines Rohrleitungssystems verbindet, umleitet, verzweigt, reduziert oder abdichtet. Zusammen bilden PVC-Rohre und PVC-Fittingskomponenten den Großteil der Wasserversorgungsleitungen für Privathaushalte, Bewässerungsnetze, Abwasserentlüftungssysteme und viele Prozessleitungen für die Leichtindustrie. Der Grund, warum PVC-Rohre so verbreitet sind, lässt sich auf eine kurze Liste praktischer Eigenschaften zurückführen: Sie widerstehen Korrosion und Kalkablagerungen, sind im Vergleich zu Metallrohren leicht, haben von Charge zu Charge einheitliche Abmessungen und lassen sich ohne spezielles schweres Gerät einfach schneiden, verbinden und reparieren.
PVC-Wasserrohre und -Formstücke werden nach anerkannten Maßstandards hergestellt, sodass ein Rohr aus einem Produktionslauf zu einem Formstück aus einem anderen passt, vorausgesetzt, beide haben die gleiche Nenngröße und Zeitplanklasse. Diese Standardisierung macht ein Studienführer für Rohrverschraubungen wie dieses nützlich, denn sobald Sie die Namenskonventionen und die Dimensionierungslogik verstanden haben, gilt die gleiche Logik für Bögen, T-Stücke, Kupplungen, Reduzierstücke, Adapter, Kappen und Anschlüsse.
Dieser Leitfaden führt Sie durch die Hauptkategorien von PVC-Formstücken, wie die Abmessungen von PVC-Rohren und -Formstücken gemessen werden, den Unterschied zwischen Gewinde- und Gleitverbindungen und wie PVC im Vergleich zu HDPE-Rohr- und HDPE-Formstücksystemen für Projekte abschneidet, bei denen beide Materialien in Betracht gezogen werden könnten. Diagramme und Referenztabellen sind durchgehend enthalten, um das Scannen der Größeninformationen zu erleichtern.
Gewöhnlich PVC-Armatur Typen und ein Identifikationsdiagramm
Verschiedene PVC-Rohrverbindungsstücke werden für unterschiedliche Aufgaben innerhalb einer Rohrleitungsstrecke geformt. Manche ändern die Fließrichtung, manche teilen eine einzelne Leitung in zwei oder mehr Zweige und wieder andere verbinden, verkürzen oder verschließen einfach ein Rohrende. In der folgenden Liste sind die Fitting-Typen aufgeführt, die am häufigsten angezeigt werden, wenn nach PVC-Fitting-Typen gesucht wird oder wenn versucht wird, eine bestimmte Form einem Namen zuzuordnen.
Ellenbogen
Ein Winkelstück ändert die Richtung eines Rohrverlaufs, am häufigsten um 90 Grad oder 45 Grad. Rohrbögen gehören zu den am häufigsten bestellten Rohrbögen, die PVC-Auftragnehmer vorrätig haben, da fast jeder Lauf mindestens eine Richtungsänderung erfordert.
T-Shirts
Ein T-Stück teilt eine Linie in einen Zweig und bildet eine T-Form. T-Stücke werden überall dort eingesetzt, wo eine einzelne Versorgungs- oder Abflussleitung zwei Richtungen versorgen muss, beispielsweise dort, wo ein Armaturenzweig eine Hauptleitung verlässt.
Kupplungen
Eine Kupplung ist ein kurzes, gerades Rohrverbindungsstück, das dazu dient, zwei Rohrlängen in einem geraden Verlauf zu verbinden, eine Leitung zu verlängern oder einen beschädigten Abschnitt zu reparieren.
Reduzierstücke und Reduzierbuchsen
Ein Reduzierstück, das manchmal als Reduzierbuchse eingebaut wird, stuft eine Leitung von einer größeren Nennweite auf eine kleinere herunter oder erhöht sie in umgekehrter Richtung.
Adapter
Adapter transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Kreuze
Ein Kreuz hat vier Öffnungen, die in Plusform angeordnet sind, und wird seltener verwendet als ein Abschlag, im Allgemeinen dort, wo zwei Nebenleitungen eine Hauptstrecke am selben Punkt verlassen müssen.
Kappen und Stecker
Eine Kappe passt über die Außenseite eines Rohrendes, um es abzudichten, während ein Stopfen in die Innenseite einer Anschlussöffnung eingeschraubt oder hineingesteckt wird. Beide dienen dazu, ungenutzte Leitungen temporär während der Bauphase oder dauerhaft abzusperren.
Gewerkschaften
Eine Verbindung ermöglicht das Trennen und erneute Verbinden eines Rohrabschnitts ohne Schneiden, was überall dort nützlich ist, wo künftiger Zugang für Wartungs- oder Austauschzwecke erwartet wird.
| Passender Typ | Typische Funktion | Gewöhnlich Connection Style |
|---|---|---|
| 90- und 45-Grad-Winkel | Fließrichtung ändern | Schlupf oder Gewinde |
| T-Stück | Verzweigen Sie eine Leitung in zwei Richtungen | Schlupf oder Gewinde |
| Kopplung | Verbinden Sie zwei Rohrlängen in einem geraden Verlauf | Slip |
| Reduzierstück / Buchse | Vergrößern Sie eine Zeile nach oben oder unten | Schlupf oder Gewinde |
| Adapter | Übergang zwischen Schlupf und Faden | Gemischt |
| Kappe | Die Außenseite eines Rohrendes abdichten | Schlupf oder Gewinde |
| Union | Erlauben Sie das Trennen und erneute Verbinden für den Service | Mit Gewinde |

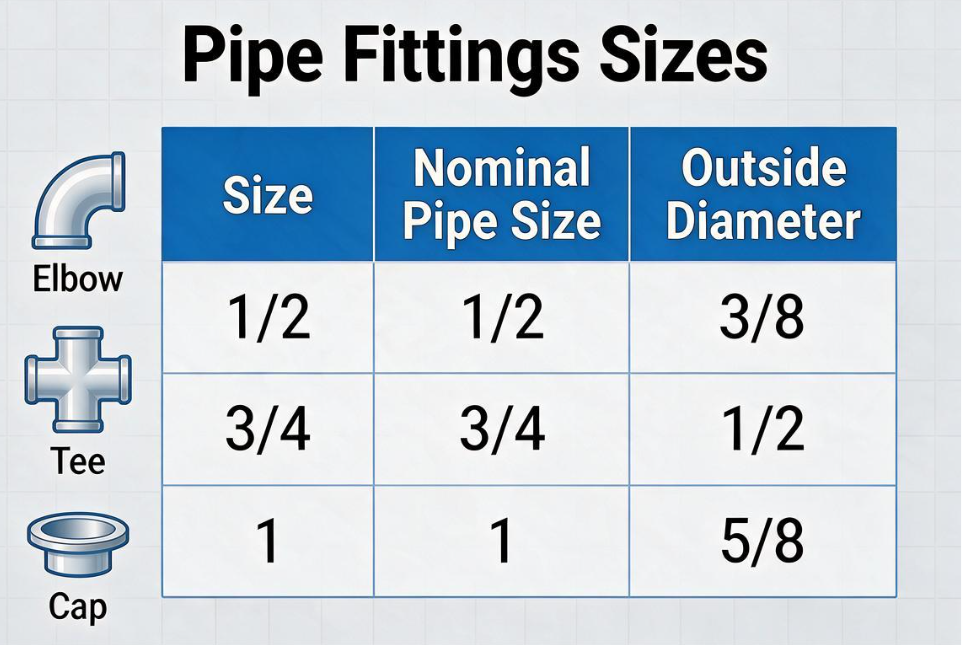

Abmessungen von PVC-Rohren und -Fittings: Größenreferenz Anhang 40
Die richtigen Abmessungen von Zeitplan 40-PVC-Rohrverbindungsstücken sind wichtiger als fast jeder andere Teil eines Rohrleitungsprojekts, da die Größe eines Formstücks auf einen bestimmten Außendurchmesser und nicht auf die auf der Verpackung aufgedruckte runde Zahl abgestimmt ist. Die Nenngröße ist ein Etikett, während der Außendurchmesser das Maß ist, für das eine passende Muffe tatsächlich geformt ist. Die Verwechslung der beiden ist der häufigste Grund dafür, dass ein Fitting nicht auf ein Rohr gleitet.
Teleskopische PVC-Rohrgrößen, d. h. Rohre, die durch Reduzierstücke von einer Nenngröße zur nächsten wechseln sollen, folgen der gleichen Außendurchmesserlogik. Sobald eine Größe bestätigt ist, kann der Rest einer Teleskopstrecke anhand der folgenden Referenztabelle geplant werden.
| Nenngröße | Außendurchmesser (Zoll) | Durchschnittliche Wandstärke (Zoll) |
|---|---|---|
| 1/2 Zoll | 0.840 | 0.109 |
| 3/4 Zoll | 1.050 | 0.113 |
| 1 Zoll | 1.315 | 0.133 |
| 1-1/2 Zoll | 1.900 | 0.145 |
| 2 Zoll | 2.375 | 0.154 |
| 3 Zoll | 3.500 | 0.216 |
| 4 Zoll | 4.500 | 0.237 |
Außendurchmesser in Zoll nach Nennrohrgröße, Schedule 40 PVC
Durchschnittliche Wandstärke in Zoll bei zunehmender Nennrohrgröße, Schedule 40 PVC
PVC-Gewindeanschlüsse im Vergleich zu Aufsteckanschlüssen
Unter den gängigen Arten von Wasserrohrverbindungen, die in PVC-Rohrleitungen verwendet werden, decken zwei Methoden den Großteil der Installationen ab: lösungsmittelgeschweißte Gleitanschlüsse und Gewindeanschlüsse. Die Wahl zwischen ihnen hängt davon ab, ob eine Verbindung dauerhaft oder abnehmbar sein muss.
Slip-On-Fittings (Lösungsmittelschweißen).
Aufsteckbare PVC-Fittings werden mit Lösungsmittelzement verbunden, der die Rohr- und Fittingoberflächen nach dem Aushärten chemisch zu einem einzigen Stück verschmilzt. Diese Methode erzeugt eine dauerhafte, im Allgemeinen leckagesichere Verbindung und ist die Standardmethode für die meisten erdverlegten, verdeckten oder festen Rohrleitungen.
PVC-Gewindeanschlüsse
Bei einer PVC-Rohrverbindung mit Gewinde werden geformte Gewinde in Kombination mit Gewindedichtmittel oder Klebeband verwendet. PVC-Gewindeanschlüsse werden typischerweise dort verwendet, wo eine Leitung mit einem Ventil, einer Pumpe, einem Messgerät oder einer anderen Komponente verbunden werden muss, die für Wartungsarbeiten abnehmbar sein muss. Gewindeverbindungen von PVC-Rohren sollten nicht zu fest angezogen werden, da PVC-Gewinde spröder sind als Metallgewinde und ein übermäßiges Drehmoment zum Reißen der Verschraubung führen kann.
| Faktor | Slip-On/Lösungsmittelschweißen | Mit Gewinde |
|---|---|---|
| Abnehmbar | Nein, dauerhaft, sobald es ausgehärtet ist | Ja, zerlegbar |
| Typische Verwendung | Vergrabene oder feste Strecken | Ventile, Pumpen, Vorrichtungen |
| Montagemethode | Grundierung und Lösungsmittelzement | Dichtband oder -paste |
PVC-Winkelverschraubungen und übliche Sanitärbögen: Ein technischer Überblick
Eine PVC-Winkelverschraubung ist eine der am häufigsten verwendeten Komponenten in jedem Lauf, und das Verständnis der gängigen Arten von Rohrbögen und -formstücken hilft bei der Planung eines Grundrisses oder beim Lesen einer Teileliste. Standard-PVC-Bögen gibt es in einer kleinen Auswahl gängiger Winkel, die jeweils für unterschiedliche Layoutanforderungen geeignet sind.
- 90-Grad-Winkel, der für eine vollständige Richtungsänderung verwendet wird, z. B. um eine Linie von einer Wand in eine Bodenstrecke umzuwandeln
- 45-Grad-Krümmer, der dort eingesetzt wird, wo eine sanftere Richtungsänderung Strömungsturbulenzen reduziert
- 22,5-Grad-Bogen, wird für lange, allmähliche Schwünge verwendet, häufig bei Entwässerungsstrecken
- Straßenbogen mit einem Gleitende und einem Spitzende, sodass er ohne kurzen Rohrstutzen direkt an ein anderes Fitting angeschlossen werden kann
Vereinfachte Strukturansicht eines Rohrs, das an einer Winkelverbindung in eine Anschlussmuffe eintritt
Kupplungen, Reducers and Pipe Connectors for Joining PVC Pipe
Eine PVC-Kupplung ist das einfachste verfügbare Rohrverbindungsstück und verbindet zwei Rohrenden in einer geraden Linie, ohne dass sich Größe oder Richtung ändern. Für Projekte, bei denen nur PVC-Abschnitte mit PVC-Abschnitten verbunden werden müssen, ohne das Rohrmaterial zu wechseln, ist eine einfache gerade Verbindung normalerweise die direkteste Option. Eine Reparaturkupplung, die über keinen inneren Anschlagsteg verfügt, ist so konzipiert, dass sie vollständig auf ein Rohrende gleitet, bevor sie über einem abgeschnittenen oder beschädigten Abschnitt zentriert wird. Dies ist nützlich, wenn kein Platz zum Einschwenken des Rohrs vorhanden ist.
Wenn zwei unterschiedliche Rohrgrößen aufeinandertreffen müssen, wird die Leitung durch ein Reduzierstück oder eine Reduzierbuchse nach unten oder oben angepasst. Ein als Adapter verwendeter Kunststoffrohrverbinder kann an einem einzigen Übergangspunkt auch von Slip auf Gewinde oder von PVC auf einen anderen kompatiblen Anschlussstil umgestellt werden. Da die Wandstärke sowohl mit der Druckklasse als auch mit der Nennweite zunimmt, lohnt es sich, vor der Bestellung einer Kunststoffrohrkupplung für eine Druckleitung beide Maße zu prüfen.
Ungefähre Wandstärke in Zoll, Schedule 40 im Vergleich zu Schedule 80, nur als Referenz
Druckbewertete PVC-Fittings und Flanschverbindungen
Druck-PVC-Rohrverbindungsstücke werden in Kombination mit dem Rohr bewertet, auf dem sie installiert werden, da der Druck, den ein System bewältigen kann, von der Wandstärke, der Temperatur und dem spezifischen Zeitplan oder der verwendeten Druckklasse abhängt. Schedule 40 und Schedule 80 sind die beiden gebräuchlichsten Druckklassen für Gewinde- und Quellschweißsysteme, wobei Schedule 80 dickere Wände bei gleicher Nenngröße für Anwendungen mit höherem Druck oder höherer mechanischer Beanspruchung bietet.
Rohrverbindungsstücke mit PVC-Flansch verwenden eine verschraubte, abgedichtete Verbindung anstelle von Lösungsmittelkleber oder Gewinden, was sie zu einer praktischen Wahl überall dort macht, wo eine Leitung an eine Pumpe, ein Ventil, einen Tank oder ein anderes Gerät angeschlossen werden muss, das möglicherweise für Wartungsarbeiten entfernt werden muss. Flanschverbindungen sind auch bei großen Durchmessern sinnvoll, bei denen Quellschweißen vor Ort nicht mehr zuverlässig durchzuführen ist.
Schwarze PVC-Rohre und andere spezielle PVC-Materialien
Schwarze PVC-Rohre werden in der Regel mit zusätzlichem Ruß formuliert, um die Beständigkeit gegen UV-Strahlung zu verbessern, was sie zu einer häufigen Wahl für oberirdische Leitungen, elektrische Leitungen und Außeninstallationen macht, die über längere Zeiträume direktem Sonnenlicht ausgesetzt sind. Standardmäßige weiße oder graue PVC-Rohre können auch mit Farbe oder einer Außenhülle geschützt werden, wenn sie im Freien verlegt werden müssen. Schwarzes PVC wird jedoch häufig speziell ausgewählt, um diesen zusätzlichen Schritt zu reduzieren.
PVC-Fittings im Vergleich zu HDPE-Fittings
PVC-Rohre und HDPE-Rohre sind gängige Kunststoffrohrmaterialien, sie werden jedoch unterschiedlich verbunden und eignen sich für etwas unterschiedliche Projektprofile. PVC-Fittingsverbindungen basieren auf Lösungsmittelschweißen oder Gewindeschneiden, die beide mit Handwerkzeugen und einem kurzen Aushärte- oder Versiegelungsschritt durchgeführt werden können. HDPE-Anschlussverbindungen basieren im Allgemeinen auf der Wärmeverschmelzung, entweder Stumpfverschmelzung oder Elektroverschmelzung, die das Material selbst verbindet, anstatt es zu verkleben oder zu verschrauben, und erfordert in der Regel spezielle Verschmelzungsgeräte.
Da HDPE-Rohre flexibler als PVC-Rohre sind, tolerieren sie Bodenbewegungen und können oft mit weniger Fittings um kleinere Hindernisse herum verlegt werden. Im Gegensatz dazu sind PVC-Rohre und PVC-Verbindungssysteme starr, wodurch die Verläufe gerade und vorhersehbar bleiben und die Anordnung in strukturierten, oberirdischen oder Inneninstallationen vereinfacht werden kann.
Allgemeiner relativer Vergleich zu Referenzzwecken; Die tatsächliche Leistung hängt von der Formulierung, der Temperatur und den Installationsbedingungen ab
Keines der Materialien ist ein universeller Ersatz für das andere. PVC-Verbindungssysteme eignen sich in der Regel für Inneninstallationen, Bewässerung und viele Entwässerungsanwendungen, während HDPE-Rohre und HDPE-Verbindungssysteme häufig für erdverlegte Wasserleitungen, Gasverteilungen und Projekte ausgewählt werden, bei denen Flexibilität und freie Verläufe mit Sicherungen von Vorteil sind.
Installation eines PVC-Rohrleitungssystems: Schritt-für-Schritt-Überlegungen
Hierbei handelt es sich nicht um eine vollständige PVC-Rohrinstallationsanleitung, da die örtlichen Gegebenheiten und die örtlichen Installationsvorschriften immer Vorrang haben. Die nachstehende allgemeine Reihenfolge beschreibt jedoch, wie ein PVC-Rohrleitungssystem normalerweise zusammengebaut wird, sobald Rohre und Formstücke zur Hand sind.
- Messen Sie den Verlauf und markieren Sie das Rohr. Berücksichtigen Sie dabei die Tiefe, in die das Rohr in jede Anschlussmuffe eingeführt wird
- Schneiden Sie das Rohr mit einem Rohrschneider oder einer Feinzahnsäge rechtwinklig ab
- Entgraten Sie das abgeschnittene Ende und fasen Sie die Kante leicht an, damit sie gleichmäßig in der Fassung sitzt
- Passen Sie das Layout trocken an, bevor Sie Zement auftragen. Überprüfen Sie dabei die Winkel und die Ausrichtung der Montage
- Tragen Sie bei Bedarf eine Grundierung und anschließend Lösungsmittelkleber auf das Rohrende und die Anschlussmuffe auf
- Führen Sie das Rohr mit einer leichten Drehung ein und halten Sie es für die vom Hersteller empfohlene Abbindezeit fest
- Warten Sie die vom Zementhersteller angegebene vollständige Aushärtungszeit ab, bevor Sie die Leitung unter Druck setzen oder testen
- Führen Sie einen Drucktest oder Durchflusstest der fertigen PVC-Rohrinstallation durch, bevor diese abgedeckt oder verschlossen wird
Die Einhaltung dieser Reihenfolge ist wichtig, da das Überspringen des Trockenpassschritts einer der häufigsten Gründe dafür ist, dass ein Installateur am Ende ein Fitting im falschen Winkel zementiert.
Namen von Abflussrohranschlüssen und allgemeines Glossar für Rohranschlüsse
Die Namen der Abflussrohr-Formstücke können leicht von den Namen der Druck-Fittings abweichen, da die Form der Abfluss-Entlüftungsformstücke eher darauf ausgelegt ist, den Abwasserfluss reibungslos zu halten, als dass sie den Druck halten. In der folgenden Liste werden Begriffe behandelt, die beim Lesen einer Entwässerungs-Teileliste oder beim Vergleich verschiedener Arten von Rohrverbindungsstücken häufig auftauchen.
| Term | Beschreibung |
|---|---|
| Sanitär-T-Shirt | Ein T-Stück mit leicht gebogenem Abzweig, das in Abflussleitungen verwendet wird, um Turbulenzen und das Risiko von Verstopfungen zu reduzieren |
| Sternverschraubung | Ein Y-förmiges Abzweigstück, das eine Linie in einem Winkel und nicht gerade quer verbindet |
| Reinigungsarmatur | Eine Armatur mit einem abnehmbaren Stopfen, der den Zugang zum Reinigen einer verstopften Abflussleitung ermöglicht |
| Entlüftungsanschluss | Verbindet eine Abflussleitung mit einem Entlüftungsrohr, um den Luftdruck im System auszugleichen |
| Fallenadapter | Verbindet einen Siphon mit der darunter liegenden Abflussleitung |
| Buchse | Eine Reduzierarmatur, die die Öffnungsgröße innerhalb einer anderen Armatur verkleinert |
PE- und PVC-Fitting-Lösungen von Jiangyin Huada
Bringen Sie Farbe in Ihre Welt mit Exzellenz und Innovation. Jiangyin Huada ist eine vertrauenswürdige Quelle für Premium-Farbmasterbatch, hochwertige Kunststoffrohre und Formstücke. Unser Engagement für die Rohr- und Pipelineindustrie, unser Fokus auf Produktvielfalt, die Bedeutung, die wir der Produktqualität beimessen, sowie unser Engagement für Umweltpraktiken und nachhaltige Entwicklung haben dazu beigetragen, dass unsere Marke im Laufe der Zeit an Bekanntheit gewinnt. Unsere Produkte haben in vielen Projekten das Vertrauen der Kunden gewonnen und unsere Marke ist mit Zuverlässigkeit verbunden.
Als professioneller OEM-PE-Rohrhersteller und PE-Rohrfabrik ist unsere Markengeschichte von kontinuierlichem Fortschritt und Innovation geprägt. Unser Ziel ist es, weiterhin Mehrwert für unsere Kunden zu schaffen und zur Entwicklung der Rohrleitungsindustrie beizutragen, geleitet von nachhaltigen Bemühungen und einheitlichen Grundsätzen.
PVC-Fittings: Häufig gestellte Fragen
Q1. Wofür werden PVC-Armaturen verwendet?
PVC-Beschläge are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Welche Arten von PVC-Fittings gibt es?
Gewöhnlich PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Welche Größen von PVC-Fittings werden angeboten?
PVC-Beschläge are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Wie werden PVC-Fittings mit PVC-Rohren verbunden?
Die meisten PVC-Fittings werden mit Lösungsmittelzement verbunden, wodurch eine starke, leckagesichere Verbindung entsteht. Einige Fittings sind je nach Anwendung auch mit Gewinde-, Klemm- oder anderen Anschlussmethoden erhältlich.
F5. Was sind die Vorteile von PVC-Armaturen?
PVC-Beschläge are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
F6. Wie wird das richtige PVC-Fitting ausgewählt?
Das richtige PVC-Fitting sollte basierend auf Rohrgröße, Verbindungstyp, Druckstufe, Temperatur, Flüssigkeit oder Medium und Anwendungsumgebung ausgewählt werden. Das Teilen von Rohrspezifikationen und Anwendungsanforderungen erleichtert die Identifizierung eines geeigneten Fittingtyps.
