Was ist PE-Rohr
PE-Rohre sind Kunststoffrohre aus Polyethylenharz, die in verschiedenen Formulierungen wie HDPE, SRTP, PERT und PERT-Aluminium-Kunststoff-Verbundrohren hergestellt werden und jeweils für unterschiedliche Druck-, Temperatur- und Installationsanforderungen geeignet sind. Da Polyethylen korrosionsbeständig ist, Druck standhält und während der Installation flexibel bleibt, PE-Rohr wird üblicherweise für die Trinkwasserversorgung, Gasverteilung, Bewässerungssysteme, Bergbaupipelines und den allgemeinen industriellen Flüssigkeitstransport ausgewählt.
In diesem Leitfaden werden die gängigen Arten von PE-Rohren erläutert, wie Größe und Druckwerte bestimmt werden, wo PE-Rohre typischerweise installiert werden und Antworten auf die Fragen gegeben, die Käufer und Installateure am häufigsten stellen.

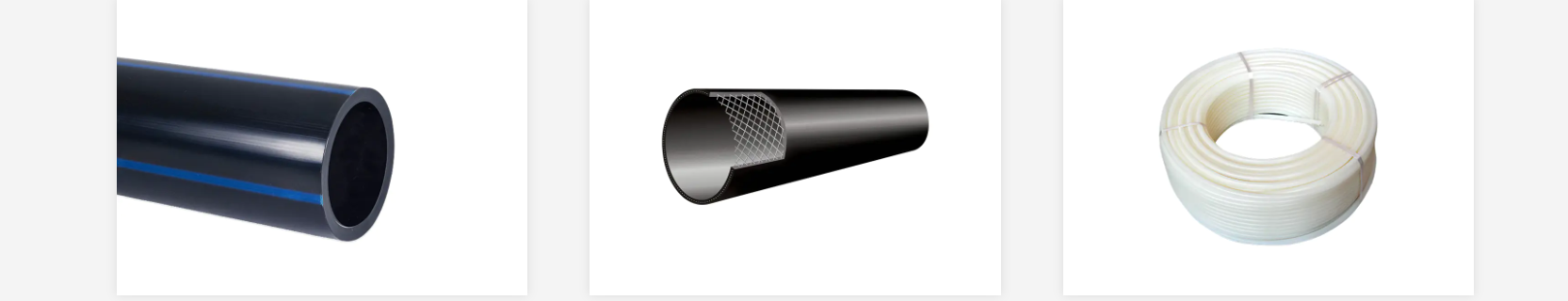

Gängige Arten von PE-Rohren
Nicht jedes PE-Rohr ist gleich aufgebaut. HDPE- und SRTP-Rohre werden im Allgemeinen für anspruchsvolle Ingenieurprojekte, einschließlich Brandschutzsystemen im Bauwesen und unterirdischen Rohrleitungen, gewählt, da sie hohem Druck gut standhalten und korrosionsbeständig sind. PERT- und PERT-Aluminium-Kunststoff-Verbundrohre sind eher für die häusliche Wasserversorgung, Fußbodenheizungssysteme und andere Warmwasseranwendungen konzipiert und bieten Flexibilität und Beständigkeit gegenüber erhöhten Temperaturen.
| Rohrtyp | Typische Anwendung |
|---|---|
| HDPE-Rohr | Unterirdische Rohrleitungen, Wassertransport, allgemeine Ingenieurprojekte |
| SRTP-Rohr | Brandschutzsysteme für den Bau und druckkritische Infrastruktur |
| PERT-Rohr | Hauswasserversorgung und Fußbodenheizungssysteme |
| PERT Aluminium-Kunststoff-Verbundrohr | Heißwasseranwendungen erfordern zusätzliche Flexibilität und Dimensionsstabilität |
Typische Auswahl des PE-Rohrtyps für gängige Projekte
Die Zahlen stellen allgemeine Projektverteilungsmuster dar und dienen nur zur Veranschaulichung des Vergleichs.
Haupteigenschaften von PE-Rohren
Hohe Flexibilität
PE-Rohre lassen sich bei der Installation leichter biegen und um Hindernisse herum manövrieren als starre Rohrmaterialien, was die Verlegung um bestehende Strukturen herum vereinfachen kann.
Chemische Beständigkeit
PE-Rohre sind korrosionsbeständig durch eine Vielzahl von Substanzen, was ihre Verwendung für Wasser-, Bewässerungs- und allgemeine Flüssigkeitstransportanwendungen unterstützt.
Schlagfestigkeit
PE-Rohre halten Stößen während des Transports, der Handhabung und der Installation stand und verringern so das Risiko einer Beschädigung, bevor das Rohr überhaupt in Betrieb genommen wird.
Lange Lebensdauer
PE-Rohre sind so konzipiert, dass sie der durch Umweltfaktoren wie UV-Strahlung und Temperaturschwankungen verursachten Verschlechterung standhalten und so eine lange Lebensdauer nach der Installation gewährleisten.
PE-Rohr Compared With Traditional Metal Pipe
Bewertungen sind relativ und dienen dem allgemeinen Vergleich. Die tatsächliche Leistung variiert je nach Materialqualität und Projektbedingungen.
PE-Rohrgrößentabelle und Druckbewertungsreferenz
Die PE-Rohrgröße wird durch den Nenndurchmesser beschrieben, während die Druckkapazität durch das Standardabmessungsverhältnis, üblicherweise als SDR geschrieben, beschrieben wird. Beim SDR wird der Rohrdurchmesser mit der Wandstärke verglichen. Eine niedrigere SDR-Zahl bedeutet also eine dickere Wand im Verhältnis zum Durchmesser und eine höhere Druckstufe, während eine höhere SDR-Zahl eine dünnere Wand und eine niedrigere Druckstufe bedeutet.
| SDR-Klasse | Ungefähr maximaler Betriebsdruck |
|---|---|
| SZR 11 | Etwa 16 bar |
| SZR 13.6 | Etwa 12,5 bar |
| SZR 17 | Etwa 10 bar |
| SZR 21 | Etwa 8 bar |
| SZR 26 | Etwa 6 bar |
PE-Rohr Pressure Rating Chart by SDR Class
Nur ungefähre Referenzwerte; Der tatsächliche Druckwert hängt von der Harzsorte, der Temperatur und dem spezifischen Rohrdesign ab.
Wie sich SDR auf die Druckbewertung auswirkt
Mit zunehmendem SDR nimmt die Wandstärke im Verhältnis zum Rohrdurchmesser ab und die Druckstufe sinkt entsprechend. Dieser allgemeine Abwärtstrend ist ein nützlicher Anhaltspunkt beim Vergleich der PE-Rohroptionen für ein Projekt, da er zeigt, warum für höhere Drücke häufig ein dickerwandiges Rohr spezifiziert wird.
Allgemeiner Trend zwischen SDR-Klasse und Druckstufe
Die Y-Achse stellt den ungefähren maximalen Betriebsdruck in Bar dar; Bei den Werten handelt es sich lediglich um allgemeine Richtwerte.
Wo PE-Rohre verwendet werden
PE-Rohre werden in einer Vielzahl von Wasser-, Flüssigkeits- und Entwässerungsprojekten eingesetzt, vor allem weil das Material Flexibilität mit Korrosionsbeständigkeit bei vielen verschiedenen Boden- und chemischen Bedingungen kombiniert.
| Bewerbung | Typische Verwendung |
|---|---|
| PE-Rohr for irrigation system | Wasserverteilung über landwirtschaftliche Felder mit flexiblen, korrosionsbeständigen Rohrleitungen |
| PE-Rohr for agricultural water supply | Wasserversorgung für landwirtschaftliche Betriebe und Tierhaltungsbetriebe |
| PE-Rohr for underground water lines | Erdverlegte Wasserverteilungsleitungen, die von Korrosionsbeständigkeit und Flexibilität profitieren |
| PE-Rohr for mining applications | Transport von Prozesswasser, Schlamm oder Rückständen im Bergbau |
| PE-Rohr for industrial water system | Bewegt Prozesswasser und Industrieflüssigkeiten innerhalb von Anlagenrohrsystemen |
| PE-Rohr for geothermal system | Zirkulierende Flüssigkeit durch Erdleitungsrohre in geothermischen Heiz- und Kühlsystemen |
| PE-Rohr for drainage system | Ableitung von Regenwasser oder Abwasser von Gebäuden und Infrastruktur |
So werden PE-Rohre angeschlossen
PE-Rohrabschnitte werden typischerweise mit einer von drei Methoden verbunden, die je nach Rohrgröße, Druckanforderungen und Standortbedingungen ausgewählt werden.
- Stumpfschweißen, bei dem Rohrenden erhitzt und zusammengepresst werden, um eine durchgehende Verbindung zu bilden, die häufig für Rohre mit größerem Durchmesser verwendet wird.
- Elektrofusion, bei der ein Fitting mit eingebettetem Heizelement mit der Rohroberfläche verschmilzt, wird häufig bei engeren Platzverhältnissen oder kleineren Durchmessern eingesetzt.
- Mechanische Fittings, die Rohrabschnitte ohne Wärmeschmelzen verbinden und häufig für Reparaturen oder den Anschluss an Ventile und andere feste Komponenten verwendet werden.
So wählen Sie die richtige PE-Rohrgröße aus
- Bestätigen Sie die erforderliche Durchflussrate und -geschwindigkeit für die Anwendung, um den benötigten Innendurchmesser zu bestimmen.
- Überprüfen Sie den Betriebsdruck des Systems und vergleichen Sie ihn mit der SDR-Klasse und der Druckbewertungsreferenz.
- Berücksichtigen Sie die Installationsumgebung, einschließlich der Frage, ob das Rohr vergraben, freigelegt oder in einem Warmwassersystem verwendet wird.
- Überprüfen Sie die chemische Kompatibilität zwischen der transportierten Flüssigkeit und dem Rohrmaterial.
- Bestätigen Sie die bevorzugte Verbindungsmethode, da Stumpfschweißen, Elektroschweißen und mechanische Anschlüsse jeweils für unterschiedliche Standortbedingungen geeignet sind.
Über Jiangyin Huada
Jiangyin Huada produziert eine Reihe von PE-Rohrprodukten, darunter HDPE-, SRTP-, PERT- und PERT-Aluminium-Kunststoff-Verbundrohre, sowie Farbmasterbatches, die in der gesamten Kunststoffindustrie verwendet werden. HDPE- und SRTP-Rohre werden im Allgemeinen bei anspruchsvollen Ingenieurprojekten wie Brandschutzsystemen im Bauwesen und unterirdischen Rohrleitungen eingesetzt, während PERT- und PERT-Aluminium-Kunststoff-Verbundrohre für die häusliche Wasserversorgung, Fußbodenheizungssysteme und andere Warmwasseranwendungen konzipiert sind.
Als OEM-PE-Rohrhersteller und PE-Rohrfabrik bietet das Unternehmen Rohre in verschiedenen Größen und Druckstufen an, die an die Projektanforderungen angepasst werden können und Anwendungen in den Bereichen Wassertransport, Bewässerung und Gasverteilung unterstützen.
Häufig gestellte Fragen
F1: Wofür werden PE-Rohre verwendet?
PE-Rohr is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
F2: Was ist der Unterschied zwischen PE- und HDPE-Rohren?
HDPE-Rohre sind ein spezifischer Typ mit hoher Dichte innerhalb der breiteren PE-Rohrfamilie, der im Vergleich zu anderen PE-Formulierungen im Allgemeinen für höhere Drücke und anspruchsvollere technische Anwendungen ausgewählt wird.
F3: Wie lange hält ein PE-Rohr?
Die Lebensdauer hängt vom Betriebsdruck, der Temperatur, der Installationsqualität und der Umgebungseinwirkung ab, wobei ordnungsgemäß installierte PE-Rohre unter normalen Bedingungen im Allgemeinen eine lange Lebensdauer bieten.
F4: Ist PE-Rohr trinkwassersicher?
PE-Rohr manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
F5: Aus welchen Materialien werden PE-Rohre hergestellt?
PE-Rohr is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
F6: Wie wähle ich die richtige PE-Rohrgröße aus?
Die Rohrgröße wird im Allgemeinen auf der Grundlage der erforderlichen Durchflussrate, des Betriebsdrucks, der Installationsumgebung und der SDR-Klasse ausgewählt, die der für das Projekt erforderlichen Druckstufe entspricht.
F7: Welchem Druck können PE-Rohre standhalten?
Die Druckkapazität hängt von der SDR-Klasse und dem Rohrdurchmesser ab, wobei die gängigen Druckwerte für PE-Rohre je nach Wandstärke zwischen etwa 6 bar und 16 bar liegen.
F8: Was ist SDR in PE-Rohren?
SDR oder Standarddimensionsverhältnis vergleicht den Rohrdurchmesser mit der Wandstärke, wobei eine niedrigere SDR-Zahl auf eine dickere Wand und eine höhere Druckstufe hinweist.
F9: Können PE-Rohre unterirdisch verwendet werden?
PE-Rohr is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
F10: Wie werden PE-Rohre angeschlossen?
PE-Rohr sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
